Co je zrnitost diamantu?

Zrnitostí se popisuje velikost použitých diamantových zrn v matrici diamantového nástroje.

zrnitost diamantových nástrojůZrnitost podle ISO 6106, respektive v Evropě používáná norma zrnitosti FEPA (Federation of European Producers of Abrasives), označuje střední průměr diamantového krystalu v mikrometrech. U diamantových nástrojů je číslo zrnitosti předcházeno písmenem „D“, tj. například D76. Čím vyšší číslo, tím hrubší zrno.

Na zrnitosti závisí rychlost odbrušování materiálu a výsledná kvalita povrchu. Zrnitost také ovlivňuje životnost diamantového nástroje. Zjednodušeně řečeno, použitím diamantového nástroje s hrubšími zrny dosáhnete rychlejší práce a delší životnosti, ale použitím nástroje s jemnějšími diamantovými zrny dosáhnete hladšího, jemnějšího výsledného povrchu.

Ve většině případů se u diamantových kotoučů pro stavebnictví zrnitost neuvádí. Výrobce podle toho, na jaký materiál je diamantový kotouč určen, volí hrubost diamantů, někdy kotouče obsahují i směs různě velkých diamantových zrn. Podle popsaného pravidla se ale například diamantové kotouče pro obkladače vyznačují jemnějším zrnem než diamantové kotouče na beton. U diamantových kotoučů pro náročné použití, jako je například ve sklářství, je zrnitost většinou uváděna a zrno musí být velmi jemné, ve vysoké koncentraci. U diamantových nástrojů pro opracování kovů je zrnitost velmi důležitá a volí se podle fáze opracování materiálu (hrubování, účinné broušení, jemné broušení, leštění, atd.).

Menší číslo za písmenem D znamená jemnější zrno diamantu (narozdíl od některých jiných brusiv).

Jaká je nejčastější zrnitost diamantových nástrojů?

Zrnitost diamantových nástrojů leží nejčastěji mezi D46 až D181, podle “hrubosti” ji lze zjednodušeně rozdělit do několika úrovní.

velmi jemná: D8, D12, D20, D30
jemná: D46, D54, D64, D76, D91, D107
střední: D126, D151, D181
hrubá: D213, D251, D301, D356
velmi hrubá: D426, D501, D602

Velikost zrn a odpovídající standardní označení

FEPA úzká FEPA široká Velikost zrn (mikrony)   MESH
D1181 D1182 1000-1180
D1001 850-1000
D851 D852 710-850
D711 600-710
D601 D602 500-600 425-600 #40
D501 425-500
D426 D427 355-425 300-425 45
D356 300-355  #50
D301 250-300  60
D251 D252 212-250 180-250 70
D213 180-212 80
D181 150-180 #100
D151 125-150  120
D126 106-125 140
D107 90-106 170
D91 75-90 #200
D76 63-75 230
D64 53-63 270
D54 45-53 325
D46 38-45 #400
D35 32-40
D30 25-32 #800
D25 20-30
D20 15-25 #1000
D15 10-20
D10 8-15 #1500
D7 6-12
D6 4-8 #3000
D3 2-4 8500
D1 1-2

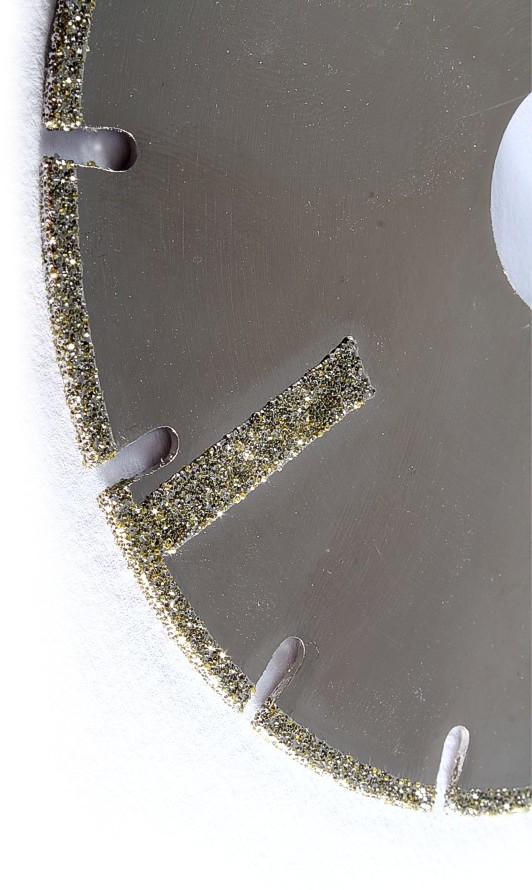

diamantový kotouč - zrnitost

Diamantové nástroje – zrnitost podle použití

Diamantové nástroje mají diamanty uložené v různých pojivech, jak podrobněji popisujeme v článku Jak diamantové nástroje fungují – kapitole Jaké jsou druhy pojiva diamantů v nástrojích. Pro různá pojiva jsou vhodné různé zrnitosti diamantu. Například pro diamantové kotouče s pojivem segmentu z umělé pryskyřice je vhodnější jemnější zrno, pro diamantové kotouče s kovovou vazbou segmentu je rozsah používaných zrnitostí širší.

Z pohledu opracovávaného materiálu lze obecně shrnout, že diamantové nástroje s hrubou zrnitostí mají vysokou účinnost opracování materiálu, ale výsledný povrch je hrubší. Diamantové nástroje s hrubší zrnitostí se také pomaleji “tupí” – větší zrna se tak snadno nezaleští.  Při řezání, broušení či jiných pracích s “hrubšími” nástroji vzniká také méně tepla. Diamantové nástroje s jemnou zrnitostí dokáží povrch jemněji opracovat, ale snáze se otupí a při jejich používání vzniká více tepla.
